Клапаны отсечные быстродействующие (ПЗК), Ду 100, 150, 200, 250

Назначение изделия

Клапаны отсечные быстродействующие (ПЗК) предназначены для автоматического прекращения подачи газа по ГОСТ 5542-87 с температурой от −30 до +80 °С к газоиспользующим установкам.

Технические характеристики

Рабочее давление — 1,2 МПа.

Герметичность затвора — А по ГОСТ 9544-93.

Время полного закрытия — 1 с.

Возможность контроля положения затвора.

Присоединение к трубопроводу — фланцевое по ГОСТ 12815, PN 1,6 МПа, исп. 1.

Установка на трубопроводе — в любом положении.

Материал корпуса — сталь.

Напряжение питания переменного тока — 220 В.

Номинальная мощность — 165 Вт.

Средний срок службы — 30 лет.

Устройство и принцип работы

Клапан состоит из привода 1 (см. рисунок), сварного корпуса углового типа 9 и крышки 2. В качестве запорного устройства предусмотрена тарелка 7 с уплотнительным резиновым кольцом 8. Тарелка 7 соединяется при помощи диска 10 и болтов со штоком 3. На штоке 3 установлена пружина 4, упирающаяся одним концом в крышку 2, а другим — во втулку 5, закрепленную на штоке 3 при помощи разрезного кольца 6. После установки тарелки 7 на шток 3 остается возможность перемещения тарелки 7 относительно штока 3 на 5 мм. Один конец штока 3, находящийся в тарелке 7, имеет уплотнительную поверхность и под действием пружины 4 прижат к уплотнительному кольцу 8. Другой конец штока 3 через направляющую втулку крышки 2 выходит наружу, где соединяется с приводом клапана 1 при помощи оси. Место выхода штока 3 из крышки 2 уплотнено резиновыми кольцами, которые закрыты крышкой сальника при помощи трех болтов.

Работа клапана происходит следующим образом:

• подается напряжение питания 220 В на соответствующую клемму привода и клапан открывается;
• для закрытия клапана снимается сигнал (напряжение питания) с соответствующей клеммы привода и клапан вследствие действия пружины закрывается.

Кроме этого, для закрытия клапана в любой момент времени вручную необходимо потянуть ручку ручной защелки привода, и клапан закроется. Для доступа к ручной защелке необходимо повернуть глазок на крышке привода.

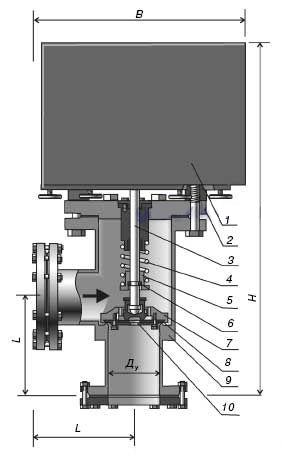

Клапаны отсечные быстродействующие (ПЗК), Д_у 100, 150, 200, 250:
1 — привод; 2 — крышка; 3 — шток; 4 — пружина; 5 — втулка; 6 — кольцо резиновое; 7 — тарелка; 8 — кольцо уплотнительное; 9 — корпус; 10 — диск
