ПКН(В)-50, ПКН(В)-100, ПКН(В)-200

Предохранительно-запорные клапаны ПКН(В)-50, ПКН(В)-100, ПКН(В)-200

Назначение изделия

Клапаны предохранительные запорные типа ПКН (ПКВ) Д_у 50, 100 и 200 предназначены для прекращения подачи газа к потребителю при выходе контролируемого давления из заданных пределов и установки в газорегуляторных пунктах и установках. Изготавливаются в климатическом исполнении У, категории 4 по

ГОСТ 15150-69. Выпускаются в двух исполнениях: низкого (ПКН) и высокого (ПКВ) давления.

Технические характеристики

	ПКН(В)-50	ПКН(В)-100	ПКН(В)-200
Рабочее давление, МПа (кгс/см²), не более	1,2 (12)	1,2 (12)	1,2 (12)
Диапазон настройки на срабатывание при понижении контролируемого давления, МПа (кгс/см²):
ПКН	0,0003–0,003 (0,003–0,03)
ПКВ	0,003–0,03 (0,03–0,3)
Диапазон настройки на срабатывание при повышении контролируемого давления, МПа (кгс/см²):
ПКН	0,002–0,06 (0,02–0,6)
ПКВ	0,03–0,6 (0,3–6)
Точность срабатывания, %	±5	±5	±5
Д_у, мм	50	100	200
Строительная длина, мм	230	350	600
Габаритные размеры, мм:
длина	385	388	600
высота	478	591	742
ширина	300	270	388
Масса, кг, не более	33,2	72,7	143,3

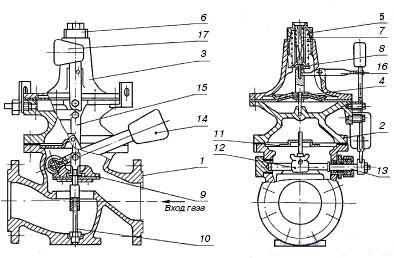

Конструкция: клапан предохранительный запорный ПКН (ПКВ):
1 — корпус; 2 — переходной фланец; 3 — крышка; 4 — мембрана; 5 — большая пружина; 6 — пробка; 7 — малая пружина; 8 — шток; 9 — клапан; 10 — направляющая стойка; 11 — тарелка; 12 — вилка; 13 — поворотный вал; 14 — рычаг; 15 — анкерный рычаг; 16 — коромысло; 17 — молоток
