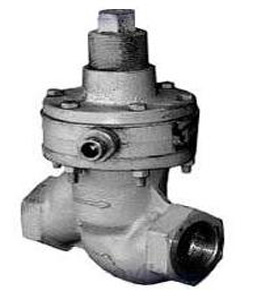

ПКК-40М

Клапан-отсекатель предохранительный

Назначение изделия

Предназначен для герметичного перекрытия подачи неагрессивных газов:

• при повышении давления на контролируемом участке сети сверх установленного предела;
• при уменьшении входного давления газа ниже определенной величины.

Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха:

• от −40 до +65 °С при изготовлении корпусных деталей из алюминиевых, стальных, бронзовых сплавов;
• от −15 до +65 °С при изготовлении корпусных деталей из серого чугуна.

   Технические характеристики

Устройство и принцип работы

При медленном открытии крана перед ПКК, не допуская подскока основного клапана 2, газ заполняет подмембранную полость и через два взаимно перпендикулярных отверстия в штоке основного клапана 2 заполняет пространство между мембранами (см. рисунок).

Для открытия основного клапана 2 необходимо отвернуть пусковую пробку 10. При этом газ, находящийся между мембранами, через отверстия в пробке 10 быстро выйдет в атмосферу.

Входное давление газа, преодолевая усилие пружины основного клапана, поднимает нижнюю мембрану вверх до упора, а отверстие в конце штока основного клапана 2 окажется закрытым клапаном 5 верхней мембраны. После этого пусковая пробка 10 завинчивается обратно. Газ через открытый основной клапан 2 поступает в сеть, а из контролируемого участка по импульсной трубке через обратный клапан 4 попадает в полость между мембранами. Если контролируемое давление газа превысит установленное верхней пружиной значение, то верхняя мембрана приподнимется, отверстие на штоке основного клапана 2 откроется и по обе стороны нижней мембраны установится одинаковое входное давление газа. Под действием пружины основной клапан опускается на седло, перекрывает подачу газа.

При уменьшении входного давления ниже величины, определяемой пружиной основного клапана, нижняя мембрана под действием этой пружины опустится, отверстие в штоке основного клапана 2 откроется, что также приведет к закрытию основного клапана.

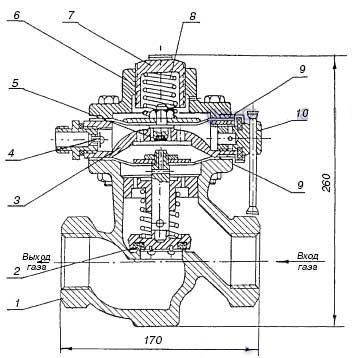

Конструкция: клапан-отсекатель предохранительный ПКК-40М:
1 — корпус; 2 — основной клапан; 3 — коробка мембраны; 4 — обратный клапан; 5 — верхний клапан; 6 — крышка; 7 — регулировочный стакан; 8 — пружина; 9 — мембраны; 10 — пусковая пробка
