КПЗ-50, КПЗ-100

Клапаны предохранительные запорные КПЗ-50, КПЗ-100

Назначение изделия

Предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и  понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Ду 50 и 100 мм низкого, среднего или высокого контролируемого давления.

Регулируемая среда — природный газ по ГОСТ 5542-87.

Соединение — фланцевое по ГОСТ 12820-80.

Технические характеристики

  КПЗ-50Н КПЗ-100Н КПЗ-50С КПЗ-100С КПЗ-50В КПЗ-100В КПЗ-50В1 КПЗ-100В1
Рабочее давление на входе, МПа, не более 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
Пределы настройки контролируемого давления, МПа:
нижний 0,0003–0,003 0,01–0,12 0,003–0,03
верхний 0,002–0,075 0,06–0,32 0,03–0,75 0,2–0,75
Точность срабатывания, % ±5 ±5 ±5 ±5 ±5 ±5 ±5
Условный проход Ду, мм 50 100 50 100 50 100 50
Строительная длина, мм 230 350 230 350 230 350 230
Габаритные размеры, мм:
ширина 253 253 253 253 253 253 253
высота 386 450 386 450 386 450 386
Масса, кг, не более 20 36 20 36 20 36 20

Устройство и принцип работы

Клапан имеет чугунный фланцевый корпус 1 (см. рисунок). Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4, 5, один конец которых упирается в корпус 1, другой — в клапан 2. На конце оси 3, выходящей наружу, жестко закреплен рычаги 6, который упирается в рычаг 16. На корпусе 1 закреплен механизм контроля 7, который имеет мембрану 8, шток 9 и жестко закрепленный на штоке 9 наконечник 15. Наконечник 15 входит в зацепление с упором 12 рычага 16 и не дает ему провернуться. Мембрана уравновешивается контролируемым давлением и пружинами 10, 11, усилия которых регулируются втулками 13, 14. Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в  подмембранной полости сверх пределов настройки происходит перемещение наконечника 15, который освобождает связанные между собой рычаги 16, 6 и дает возможность оси 3 повернуться. Усилие от действия пружин 4, 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6, 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

  А, мм В, мм Н, мм D, мм n
КПЗ-50 230 253 386 125 4
КПЗ-100 350 253 450 180 8

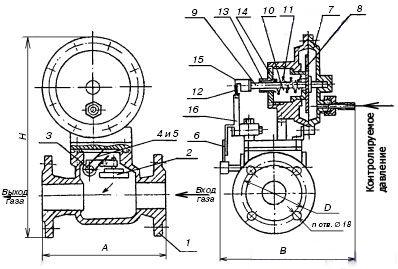

Клапан предохранительно-запорный КПЗ:
1 — корпус; 2 — клапан с резиновым уплотнителем; 3 — ось; 4, 5 — пружина; 6 — рычаг; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружина; 12 — упор; 13, 14 — втулка; 15 — наконечник; 16 — рычаг
