КПЭГ-50П, КПЭГ-100П, КЗГЭ-50, КЗГЭ-100

Клапаны предохранительные запорные электромагнитные газовые КПЭГ-50П, КПЭГ-100П, КЗГЭ-50, КЗГЭ-100

Назначение изделия

Клапаны с индексом «П» поставляются с элекромагнитом переменного тока на 220 В. Срабатывание клапана происходит при прекращении поступления электрического сигнала. Пределы срабатывания не зависят от изменения входного давления. Клапаны могут работать на различных газах.

Технические характеристики

Устройство и принцип работы

Клапан имеет (см. рисунок) корпус 1 с седлом, которое перекрывается клапаном 2 с резиновым уплотнителем 20, закрепленным на оси 3. На конце оси, выходящей наружу, жестко закреплен рычаг 6, который зацеплен с рычагом 7. На корпусе 1 закреплен электропривод, состоящий из электромагнита 8 с корпусом 9, в котором расположен шток 10 с втулкой 11.

Корпус электромагнита 9 оснащен фиксатором, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки оборудования. Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение.

При прекращении подачи напряжения на электромагнит происходит перемещение втулки 11 под действием пружины 13. Упор 12, установленный на рычаге 7, выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.

Усилие от пружин 4 и 5 передается клапану 2. Клапан 2 закрывает проход газа.

Клапаны предохранительно-запорные электромагнитные газовые КПЭГ, КЗГЭ:

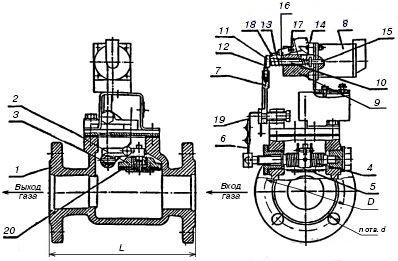

1 — корпус; 2 — клапан; 3 — ось; 4, 5 — пружина; 6, 7 — рычаг; 8 — электромагнит; 9 — корпус электромагнита; 10 — шток; 11 — втулка; 12 — упор; 13, 14 — пружина; 15 — штифт; 16 — фиксатор; 17 — ось; 18 — винт; 19 — скоба; 20 — резиновый уплотнитель
