ПСК-50В/700

Предохранительный сбросной клапан ПСК-50

Назначение изделия

Клапан предохранительный сбросной Д_у 50 мм мембранного типа прямого действия устанавливается на газопроводах низкого, среднего и высокого давления, а также на ГРП среднего давления. Клапан предохранительный сбросной ПСК-50 изготавливается в климатическом исполнении У2 ГОСТ 15150-69, но для работы при температурах от –10 до +35 °С.

Технические характеристики

Устройство и принцип работы

Чугунный корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.

Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочног винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.

В зависимости от исполнения выпускаются:

• ПСК-50Н/5 с пружиной низкого давления и шайбой вместо направляющей;
• ПСК-50С/50 с пружиной среднего давления;
• ПСК-50С/125 с пружиной среднего давления, тарелкой мембраны, уменьшенной по диаметру, и специальной шайбой, зажатой между корпусом и крышкой.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.

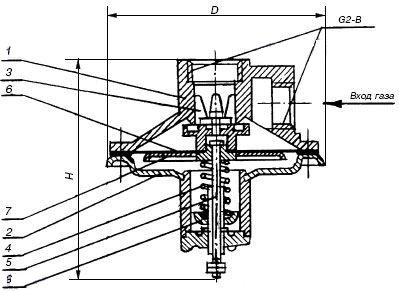

Предохранительный сбросной клапан ПСК-50:
1 — корпус; 2 — крышка; 3 — клапан с направляющей; 4 — пружина; 5 — регулировочный винт; 6 — мембрана; 7 — тарелка; 8 — тарелка пружины
