КПС-50С/125

Клапан предохранительный сбросной КПС-50

Назначение изделия

Предназначен для сброса газа в атмосферу при повышении его давления в сети сверх допустимого значения.

Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ4 по ГОСТ 15150-69.

Присоединение муфтовое. Д_у — 50 мм. Регулируемая среда — природный газ по ГОСТ 5542-87.

Технические характеристики

Устройство и принцип работы

Клапан предохранительный сбросной КПС-50 состоит из следующих основных деталей и узлов (см. рисунок). Корпус 10 из алюминиевого сплава выполнен в виде усеченного конуса с фланцем, седлом 8 и двумя резьбовыми отверстиями G2-В.

Седло 8 прикрывается клапаном 15 с эластичным уплотнением.

Клапан 15 жестко соединен с мембраной 6, которая закреплена между фланцем корпуса 10 и крышкой 5. Вращением регулировочного винта 19 обеспечивается перемещение нижней тарелки 2, которая изменяет усилие пружины 4, чем и определяется настройка клапана 15 на давление срабатывания.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроечной пружиной 4. Когда давление газа в сети (а также в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроечного, после чего под действием пружины клапан закроется.

Для продувки клапана предохранительного сбросного при техническом обслуживании предусмотрен рычаг 20. При нажатии на рычаг клапан открывается, открывая выход газа в атмосферу через выходной патрубок. При отпускании рычага клапан закрывается под воздействием настроечной пружины.

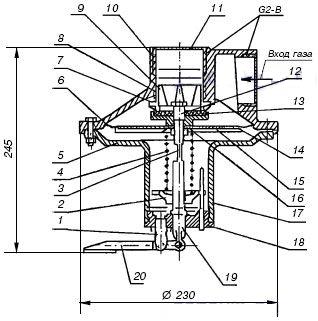

Предохранительный сбросной клапан КПС-50:
1 — опора; 2 — тарелка нижняя; 3 — тяга; 4 — пружина; 5 — крышка; 6 — мембрана; 7 — прокладка; 8 — седло; 9 — направляющая; 10 — корпус; 11 — заглушка; 12 — болт специальный; 13 — прокладка; 14 — тарелка; 15 — клапан; 16 — шайба опорная; 17 — винт; 18 — крышка; 19 — винт регулировочный; 20 — рычаг
