КПС-Н

Клапаны предохранительные сбросные КПС-Н, КПС-С

Назначение изделия

Предназначены для сброса газа в атмосферу при повышении давления в сети сверх допустимого заданного значения.

Рассчитаны на работу при температуре окружающего воздуха от -40 до +60 °С и относительной влажности 98 % при температуре +35 °С.

Технические характеристики

Устройство и принцип работы

Клапан состоит из следующих основных узлов и деталей: корпуса 1 с седлом 2, клапана 4, мембраны с жестким центром 3, защепленной по периферии в корпусе 5 с помощью гайки 6, настроечной пружины 7, регулировочной гайки 8 и тяги 9 для ручного открытия клапана.

Работает клапан следующим образом.

Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной 7. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).

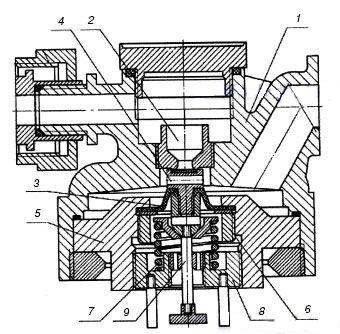

Клапаны предохранительные сбросные КПС-Н, КПС-С:
1 — корпус; 2 — седло; 3 — мембрана с жестким центром; 4 — клапан; 5 — корпус; 6 — гайка; 7 — настроечная пружина; 8 — регулировочная гайка; 9 — тяга
